Odwodnienie rynien – na jakiej głębokości powinno zostać wykonane, aby skutecznie chronić fundamenty, elewację i grunt wokół domu? To pytanie zadaje sobie wielu inwestorów dopiero wtedy, gdy pojawiają się pierwsze problemy z wodą. W tym artykule w prosty i konkretny sposób wyjaśniam, od czego zależy właściwa głębokość odwodnienia rynien, jakie błędy są najczęściej popełniane i jak wykonać instalację, która będzie działać bezawaryjnie przez lata. Przeczytaj koniecznie!
Odwodnienie rynien – na jakiej głębokości? Najważniejsze informacje
Odwodnienie rynien to jeden z tych elementów domu, o których rzadko się myśli… dopóki nie pojawi się problem. Tymczasem odpowiednia głębokość ułożenia przewodów odprowadzających wodę z dachu ma bezpośredni wpływ na trwałość fundamentów, stan elewacji i bezpieczeństwo konstrukcji. To nie jest detal techniczny, który można „zrobić na oko” – to decyzja, która będzie pracować przez dziesiątki lat. Aby ją podjąć świadomie, trzeba zrozumieć rolę całego systemu, jego elementy oraz ramy prawne, w których się poruszamy.
Jaką rolę pełni system odwodnienia rynien przy domu
System odwodnienia rynien odpowiada za kontrolowane przejęcie wody opadowej z dachu i bezpieczne odprowadzenie jej z dala od budynku. Bez tego rozwiązania woda spływa bezpośrednio przy ścianach, stopniowo wnika w grunt i zaczyna oddziaływać na fundamenty. Efektem są zawilgocenia, pęknięcia, a w skrajnych przypadkach nawet utrata nośności części konstrukcji.
Równie istotna jest ochrona piwnic i przyziemi. Woda gromadząca się przy budynku, szczególnie podczas intensywnych opadów, bardzo łatwo znajduje drogę do wnętrza. Dobrze zaprojektowane odwodnienie ogranicza to ryzyko, kierując wodę tam, gdzie nie stanowi zagrożenia. Nie można też pominąć wpływu na grunt – stałe podmywanie terenu prowadzi do jego erozji, wypłukiwania podsypki i powstawania zapadlisk w bezpośrednim sąsiedztwie domu.
Właściwa głębokość ułożenia przewodów ma tu kluczowe znaczenie. Chroni instalację przed uszkodzeniami mechanicznymi, ale też sprawia, że system działa stabilnie niezależnie od pory roku i warunków atmosferycznych.
Czym są przewody odprowadzające i przykanaliki deszczowe
Przewody odprowadzające, określane jako przykanaliki deszczowe, to podziemna część instalacji, która łączy rurę spustową z miejscem docelowego odbioru wody. Ich zadaniem jest szybkie i grawitacyjne odprowadzenie opadów bez cofania się wody i bez tworzenia zatorów.
W praktyce przykanalik może prowadzić wodę do kanalizacji deszczowej lub ogólnospławnej, do rowu odwadniającego albo do systemu infiltracyjnego, takiego jak studnia chłonna. Każde z tych rozwiązań wymaga odpowiedniego zaprojektowania trasy, spadku i średnicy rur. Najczęściej stosuje się przewody o średnicy DN110 lub DN160, a przy większych powierzchniach dachu – DN200.
Istotne znaczenie ma również długość przewodu. Zbyt długie przyłącze, szczególnie przy niewielkim spadku, pogarsza warunki przepływu i zwiększa ryzyko zamulania. Dlatego w przypadku podłączeń do sieci kanalizacyjnej często przyjmuje się ograniczenia długości, aby instalacja zachowała prawidłową hydraulikę. Wszystkie te elementy wpływają na to, na jakiej głębokości przewody powinny zostać ułożone, by system działał niezawodnie.

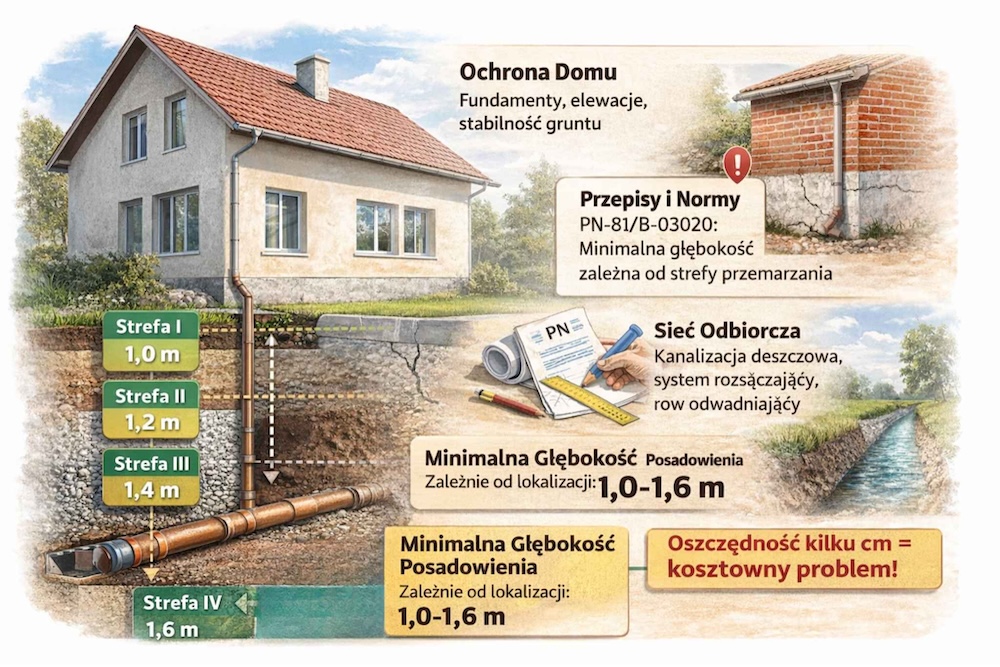

Przepisy i normy, które regulują głębokość odwodnienia
Głębokość odwodnienia rynien nie jest kwestią uznaniową. Określają ją przepisy oraz normy techniczne, których celem jest zapewnienie bezpieczeństwa użytkowania budynku i trwałości instalacji. Podstawowym dokumentem są Warunki Techniczne, które wyznaczają ogólne zasady prowadzenia instalacji na terenie działki.
Kluczowe znaczenie ma również norma PN-81/B-03020, która definiuje strefy przemarzania gruntu w Polsce. To właśnie na jej podstawie ustala się, na jakiej głębokości przewody muszą być ułożone, aby nie były narażone na zamarzanie. Uzupełnieniem jest norma PN-EN 12056, odnosząca się do projektowania instalacji kanalizacyjnych, w tym wymagań dotyczących spadków i ochrony przed mrozem.
W praktyce sprowadza się to do dwóch podstawowych zasad: instalacja musi zachować odpowiedni spadek, aby woda spływała grawitacyjnie i nie zalegała w rurach, oraz musi być zabezpieczona przed przemarzaniem. To właśnie te regulacje stanowią punkt wyjścia do określenia minimalnej głębokości posadowienia przewodów odwadniających rynny i nie warto ich traktować jako formalności – ich pominięcie niemal zawsze kończy się problemami eksploatacyjnymi.
Odpowiednia głębokość odwodnienia rynien to nie detal techniczny, lecz kluczowy element ochrony domu przed wilgocią, mrozem i uszkodzeniami konstrukcyjnymi. Powinna wynikać z warunków gruntowych, strefy przemarzania oraz zasad hydrauliki, a nie z przypadkowych decyzji wykonawczych. Dobrze zaprojektowane odwodnienie to inwestycja w trwałość budynku i spokój na lata.

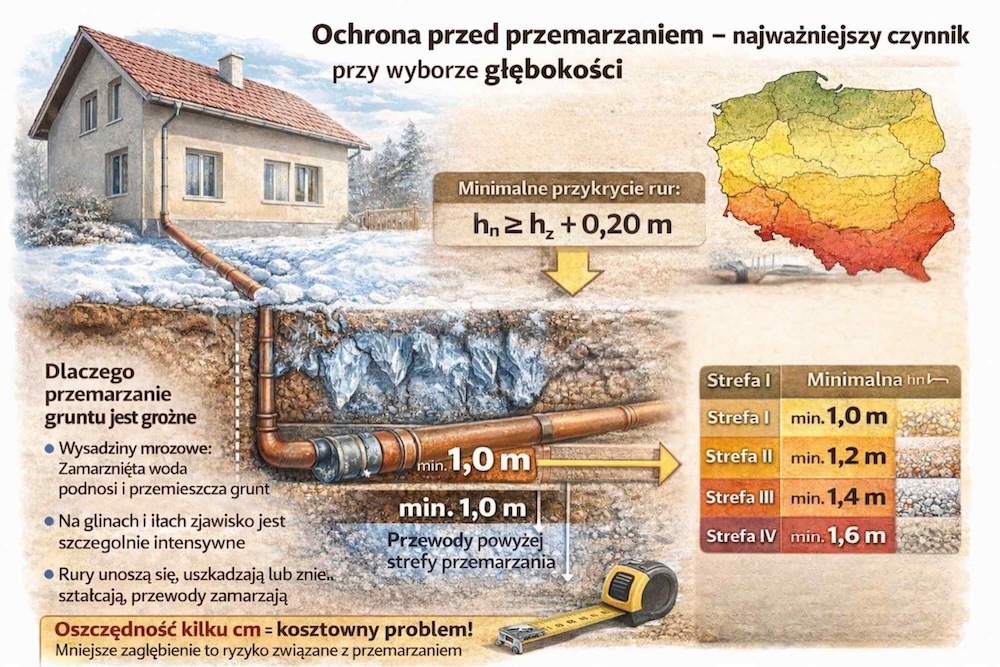

Ochrona przed przemarzaniem – najważniejszy czynnik przy wyborze głębokości
Jeżeli miałbyś zapamiętać tylko jedną zasadę dotyczącą głębokości odwodnienia rynien, to powinna brzmieć: instalacja musi być zabezpieczona przed przemarzaniem gruntu. To właśnie mróz jest najczęstszą przyczyną uszkodzeń przewodów odprowadzających wodę opadową. Niewłaściwie dobrana głębokość prowadzi do problemów, które ujawniają się zwykle zimą lub wczesną wiosną – wtedy, gdy naprawy są najtrudniejsze i najdroższe.
Dlaczego przemarzanie gruntu jest tak groźne dla instalacji
Przemarzanie gruntu to nie tylko kwestia niskiej temperatury. Największym zagrożeniem są tzw. wysadziny mrozowe, czyli zjawisko polegające na podnoszeniu się gruntu w wyniku zamarzania wody zawartej w jego strukturze. Szczególnie podatne są na to wilgotne grunty spoiste, takie jak gliny i iły, które magazynują wodę i silnie reagują na spadki temperatury.
Gdy grunt zamarza, jego objętość się zwiększa, co powoduje unoszenie ułożonych w nim rur. W praktyce prowadzi to do pękania przewodów, rozszczelniania połączeń lub ich deformacji. Nawet jeśli rura nie pęknie od razu, to cykliczne zamarzanie i rozmarzanie stopniowo osłabia instalację, skracając jej żywotność. W skrajnych przypadkach dochodzi do całkowitego zablokowania odpływu, a woda z rynien zaczyna cofać się i wylewać przy budynku.
Dlatego tak ważne jest, aby przewody odprowadzające wodę były ułożone poniżej strefy przemarzania gruntu, gdzie temperatura pozostaje dodatnia nawet podczas mroźnych zim.
Strefy przemarzania gruntu w Polsce – co to oznacza w praktyce
W Polsce nie obowiązuje jedna, uniwersalna głębokość przemarzania. Została ona podzielona na cztery strefy klimatyczne, co ma bezpośrednie przełożenie na projektowanie instalacji podziemnych, w tym odwodnienia rynien.
W praktyce oznacza to, że:
- w strefie I grunt przemarza do około 0,8 m,
- w strefie II (obejmującej m.in. okolice Łodzi) do około 1,0 m,
- w strefie III do około 1,2 m,
- w strefie IV nawet do 1,4 m.
Te wartości nie są orientacyjne – stanowią punkt odniesienia przy ustalaniu minimalnej głębokości posadowienia przewodów. Jeśli instalacja znajdzie się płycej, ryzyko jej uszkodzenia rośnie gwałtownie. Co ważne, strefa przemarzania dotyczy naturalnego gruntu, a nie nasypów czy luźnych zasypek, które mogą przemarzać jeszcze głębiej. To dodatkowy argument za zachowaniem odpowiedniego zapasu bezpieczeństwa.
Minimalne przykrycie rur (hn) – ile wynosi i dlaczego jest wymagane
Aby skutecznie zabezpieczyć instalację przed skutkami mrozu, stosuje się pojęcie minimalnego przykrycia rur, oznaczanego jako hn. Jest to minimalna grubość warstwy gruntu nad przewodem, która chroni go przed przemarzaniem i oddziaływaniem wysadzin mrozowych.
W praktyce przyjmuje się prostą zasadę:
hn ≥ hz + 0,20 m,
gdzie hz to głębokość przemarzania dla danej strefy. Ten dodatkowy zapas pełni rolę marginesu bezpieczeństwa, uwzględniającego lokalne warunki gruntowe i zmienne warunki pogodowe.
Oznacza to, że minimalne przykrycie rur powinno wynosić orientacyjnie:
- 1,0 m w strefie I,
- 1,2 m w strefie II,
- 1,4 m w strefie III,
- 1,6 m w strefie IV.
Takie wartości pozwalają nie tylko uniknąć zamarzania wody w przewodach, ale także chronią rury przed uszkodzeniami mechanicznymi wynikającymi z pracy gruntu. Warto podkreślić, że są to minimalne głębokości, a w trudnych warunkach gruntowych często zaleca się jeszcze większe zagłębienie lub dodatkowe środki ochronne.
Jeśli odwodnienie rynien ma działać bezawaryjnie przez lata, musi być ułożone poniżej strefy przemarzania gruntu i z zachowaniem wymaganego minimalnego przykrycia. To właśnie ochrona przed mrozem decyduje o trwałości całej instalacji. Oszczędność kilku centymetrów głębokości bardzo szybko zamienia się w kosztowny problem.

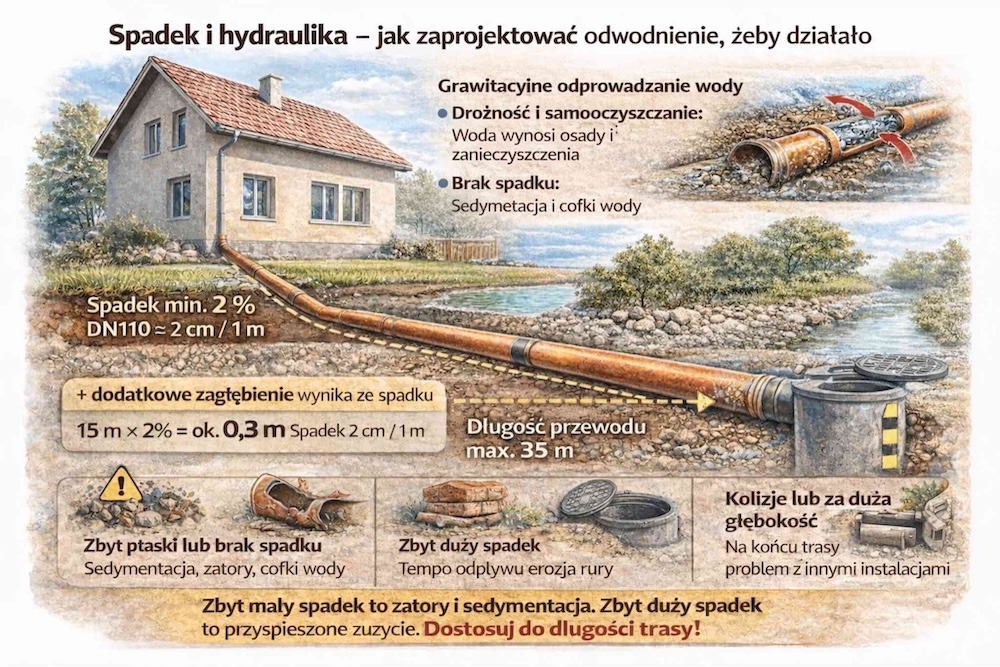

Spadek i hydraulika – jak zaprojektować odwodnienie, żeby działało
Nawet najlepiej dobrana głębokość odwodnienia rynien nie spełni swojej roli, jeśli instalacja nie będzie miała prawidłowego spadku. To właśnie hydraulika przepływu grawitacyjnego decyduje o tym, czy woda opadowa zostanie sprawnie odprowadzona, czy zacznie zalegać w przewodach. Spadek wpływa nie tylko na drożność instalacji, ale również na jej rzeczywistą głębokość w gruncie oraz trwałość w dłuższej perspektywie.
Grawitacyjne odprowadzanie wody i zasada samooczyszczania
Odwodnienie rynien działa w oparciu o przepływ grawitacyjny, bez wspomagania pompami. Oznacza to, że jedyną „siłą napędową” wody jest odpowiednio zaprojektowany spadek przewodów. Jego zadaniem jest nie tylko przemieszczenie wody, ale także transport drobnych zanieczyszczeń, takich jak piasek, drobne liście czy osady z dachu.
Aby instalacja była trwała i bezawaryjna, musi spełniać zasadę samooczyszczania. W praktyce oznacza to taki spadek, który zapewnia prędkość przepływu pozwalającą unosić i wynosić z przewodu frakcje stałe. Dla typowych przewodów DN110 przyjmuje się minimalny spadek 2%, czyli około 2 cm na każdy metr długości rury. Przy mniejszym spadku woda płynie zbyt wolno, a osady zaczynają się odkładać.
Zbyt płaski układ, a tym bardziej brak spadku, prowadzi do sedymentacji, powstawania zatorów i okresowego cofania się wody. To jeden z najczęstszych powodów, dla których odwodnienie rynien przestaje działać już po kilku sezonach.
Jak spadek rur wpływa na ich faktyczną głębokość w gruncie
Projektując odwodnienie rynien, warto pamiętać, że głębokość ułożenia rur nie jest stała na całej długości instalacji. Spadek powoduje, że przewód stopniowo zagłębia się w gruncie w kierunku odbiornika wody. To oznacza, że choć początek instalacji musi spełniać wymagania dotyczące ochrony przed przemarzaniem, to jej koniec często znajduje się znacznie głębiej.
W praktyce głębokość końcowa rury jest sumą głębokości początkowej (wynikającej ze strefy przemarzania) oraz całkowitego spadku na długości trasy. Przykładowo, w strefie II, gdzie minimalna głębokość zabezpieczająca przed mrozem wynosi około 1,2 m, przy długości instalacji 15 metrów i spadku 2% otrzymujemy dodatkowe 30 cm różnicy wysokości. Oznacza to, że wylot rury może znajdować się nawet 1,5 m poniżej poziomu terenu.
To bardzo istotna informacja na etapie projektowania. Brak uwzględnienia wpływu spadku może doprowadzić do sytuacji, w której na końcu trasy instalacja koliduje z innymi sieciami, fundamentami lub osiąga głębokość trudną do wykonania w praktyce.
Ograniczenia spadku i długości instalacji – na co trzeba uważać
Choć odpowiedni spadek jest niezbędny, nie można go zwiększać bez ograniczeń. Zbyt duży spadek powoduje, że woda odpływa zbyt szybko, pozostawiając cięższe frakcje w przewodzie. W dłuższej perspektywie może to prowadzić do erozji materiału rury, szczególnie w miejscach połączeń i kolanek.
Dla przewodów o średnicy do DN150 zazwyczaj przyjmuje się, że maksymalny spadek nie powinien przekraczać około 15%. Przekroczenie tej wartości zwiększa ryzyko uszkodzeń i przyspieszonego zużycia instalacji.
Równie ważna jest długość trasy. Im dłuższy przewód, tym większe znaczenie ma kontrola spadku i dostęp do instalacji. Dlatego przy dłuższych odcinkach stosuje się studzienki rewizyjne, które umożliwiają kontrolę i czyszczenie przewodów. Dla rur DN150 maksymalna zalecana odległość między studzienkami wynosi około 35 metrów. Brak takich punktów serwisowych sprawia, że nawet drobna awaria staje się trudna i kosztowna do usunięcia.
Spadek to klucz do sprawnego działania odwodnienia rynien, ale musi być dobrany z wyczuciem. Zbyt mały prowadzi do zatorów, zbyt duży – do przyspieszonego zużycia instalacji. Dobre odwodnienie to takie, w którym hydraulika, głębokość i długość trasy tworzą spójną, przemyślaną całość.
Gdzie trafia woda z rynien i jak to wpływa na głębokość rur?
Miejsce, do którego odprowadzana jest woda z rynien, ma bezpośredni wpływ na głębokość ułożenia całej instalacji. To jeden z tych aspektów, które często są pomijane na etapie planowania, a później wymuszają kosztowne przeróbki. Inaczej projektuje się odwodnienie podłączone do kanalizacji zbiorczej, a inaczej system, który ma rozsączać wodę na terenie działki. Wybór rozwiązania determinuje nie tylko trasę rur, ale też ich spadek, głębokość końcową i wymagania formalne.
Odprowadzenie wód opadowych do kanalizacji deszczowej
Podłączenie odwodnienia rynien do kanalizacji deszczowej lub ogólnospławnej to rozwiązanie wygodne, ale jednocześnie najbardziej wymagające technicznie. Taki system musi spełniać określone warunki, zarówno pod względem hydraulicznym, jak i formalnym. W wielu przypadkach konieczne jest zastosowanie urządzeń podczyszczających, takich jak osadniki czy separatory węglowodorów, szczególnie gdy woda spływa z powierzchni, na których mogą pojawić się zanieczyszczenia.
Zastosowanie separatora wiąże się z dodatkowym wyzwaniem projektowym. Urządzenie to powoduje stratę wysokości przepływu, co w praktyce oznacza konieczność zwiększenia spadku lub obniżenia całej instalacji. W efekcie minimalna głębokość posadowienia rur często znacząco rośnie i może sięgać 1,5 metra lub więcej, zwłaszcza przy dłuższych przyłączach.
Dodatkowo trzeba uwzględnić poziom włączenia do sieci kanalizacyjnej, który bywa narzucony przez zarządcę sieci. Jeżeli punkt odbioru znajduje się głęboko, cała trasa od rury spustowej do wylotu musi zostać odpowiednio obniżona. To właśnie dlatego przy kanalizacji zbiorczej głębokość rur rzadko wynika wyłącznie ze strefy przemarzania – bardzo często decydują o niej warunki techniczne przyłączenia.
Systemy rozsączające i studnie chłonne – alternatywne rozwiązania
Alternatywą dla kanalizacji zbiorczej są systemy infiltracyjne, czyli rozwiązania pozwalające na zagospodarowanie wody opadowej bezpośrednio na działce. Najczęściej stosuje się w tym celu studnie chłonne lub systemy rozsączające. Ich dużą zaletą jest możliwość lokalnego zatrzymania wody, często bez konieczności uzyskiwania zgody wodnoprawnej, o ile odprowadzana jest czysta woda opadowa.
Projektując takie rozwiązanie, kluczowe znaczenie mają warunki geotechniczne. Studnia chłonna musi zostać posadowiona powyżej maksymalnego poziomu wód gruntowych (GWL), aby woda mogła swobodnie wsiąkać w grunt. Umieszczenie jej poniżej tego poziomu lub w gruntach nieprzepuszczalnych, takich jak gliny, jest poważnym błędem, który prowadzi do braku infiltracji i przelewania się wody.
Istotne są również minimalne odległości bezpieczeństwa, które wpływają na lokalizację i pośrednio na głębokość instalacji. Studnia chłonna powinna znajdować się co najmniej 5 metrów od fundamentów budynku, 2 metry od granicy działki oraz 30 metrów od studni wody pitnej. Spełnienie tych warunków często wymusza wydłużenie trasy przewodów, a co za tym idzie – zwiększenie ich głębokości na końcowym odcinku.
Choć systemy rozsączające pozwalają zwykle uniknąć bardzo dużych głębokości, to wymagają starannego dopasowania do lokalnych warunków gruntowych. W przeciwnym razie zamiast ekologicznego rozwiązania powstaje źródło ciągłych problemów z nadmiarem wody.
To, gdzie trafia woda z rynien, wprost decyduje o głębokości i przebiegu całej instalacji. Kanalizacja zbiorcza często wymusza znacznie większe zagłębienie rur, natomiast systemy rozsączające wymagają spełnienia rygorystycznych warunków gruntowych i odległościowych. Świadomy wybór rozwiązania na początku inwestycji pozwala uniknąć kosztownych kompromisów później.

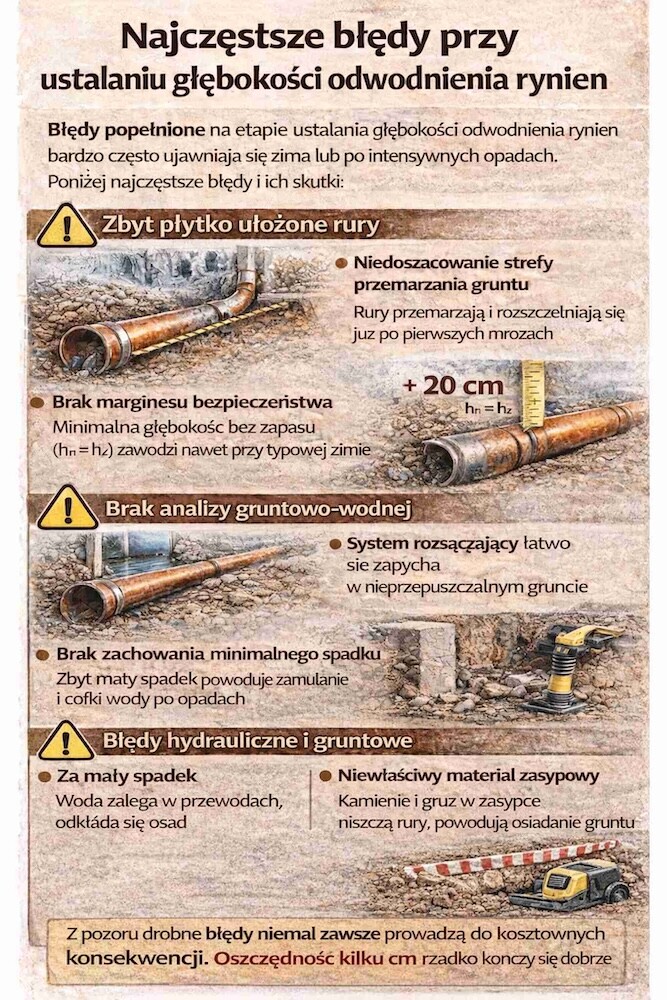

Najczęstsze błędy przy ustalaniu głębokości odwodnienia rynien
Błędy popełnione na etapie ustalania głębokości odwodnienia rynien bardzo często ujawniają się dopiero po czasie – zwykle zimą lub po intensywnych opadach. Co istotne, większość z nich nie wynika z braku materiałów czy złej woli wykonawcy, lecz z niedoszacowania znaczenia kilku kluczowych zasad technicznych. Poniżej omawiam najczęstsze problemy, które realnie prowadzą do awarii instalacji.
Błędy wynikające z niewłaściwej głębokości ułożenia rur
W tej grupie znajdują się błędy, które mają bezpośredni związek z ochroną przed przemarzaniem oraz z warunkami gruntowo-wodnymi. Zazwyczaj wynikają one z uproszczeń projektowych lub prób „optymalizacji” robót ziemnych kosztem bezpieczeństwa instalacji.
Niedoszacowanie strefy przemarzania gruntu
To jeden z najbardziej kosztownych błędów. Przyjęcie zbyt małej głębokości, bez odniesienia do lokalnej strefy przemarzania, powoduje, że rury pracują w obszarze aktywnych przemian termicznych. W efekcie pojawiają się wysadziny mrozowe, unoszenie przewodów i rozszczelnienia połączeń. Instalacja może wyglądać poprawnie przez kilka miesięcy, ale pierwsza zima szybko weryfikuje takie decyzje.
Brak marginesu bezpieczeństwa 0,20 m
Minimalna głębokość wynikająca ze strefy przemarzania to wartość graniczna, a nie docelowa. Pominięcie dodatkowego zapasu około 20 cm sprawia, że instalacja nie ma żadnej rezerwy na lokalne różnice gruntowe, nasypy czy wyjątkowo mroźne zimy. To błąd, który często wynika z chęci ograniczenia robót ziemnych, a kończy się koniecznością ich ponownego wykonania.
Brak analizy gruntowo-wodnej przy infiltracji
W przypadku systemów rozsączających szczególnie groźny jest brak rozpoznania warunków gruntowych i poziomu wód gruntowych. Posadowienie przewodów lub studni chłonnej w gruntach nieprzepuszczalnych albo poniżej maksymalnego poziomu wód gruntowych powoduje, że woda nie ma gdzie odpływać. Skutkiem są cofki, podmakanie terenu i przeciążenie całego systemu odwodnienia.
Błędy hydrauliczne i gruntowe, które powodują problemy
Druga grupa błędów dotyczy hydrauliki przepływu oraz sposobu ułożenia i zasypania przewodów. Nawet prawidłowa głębokość nie zapewni sprawnego działania instalacji, jeśli te elementy zostaną zlekceważone.
Brak zachowania minimalnego spadku (DN110: 2%)
Zbyt mały spadek to prosta droga do zamulania instalacji. Woda płynie zbyt wolno, nie transportuje zanieczyszczeń i zaczyna odkładać osady na dnie rury. Problem narasta stopniowo, aż w końcu dochodzi do całkowitego zatkania przewodu. Co istotne, ten błąd często nie jest widoczny od razu po wykonaniu instalacji.
Niewłaściwy materiał zasypowy
Zasypywanie rur gruntem zawierającym duże kamienie lub gruz powoduje punktowe naciski i uszkodzenia mechaniczne przewodów. Nawet rury o wysokiej sztywności obwodowej nie są przystosowane do przenoszenia takich obciążeń. Prawidłowa obsypka powinna być jednorodna i drobnoziarnista, aby równomiernie rozkładać siły działające na instalację.
Brak wymaganego zagęszczenia gruntu (ok. 95% Proctora)
Niedostatecznie zagęszczony grunt z czasem osiada, co prowadzi do zmiany spadku rur, powstawania lokalnych zapadnięć i rozszczelnień połączeń. To jeden z powodów, dla których odwodnienie działa poprawnie tuż po wykonaniu, a po roku lub dwóch zaczyna sprawiać problemy. Odpowiednie zagęszczenie gruntu jest równie ważne jak sama głębokość ułożenia rur.
Brak lub niewłaściwe oznakowanie przewodów
Pominięcie taśmy sygnalizacyjnej ułożonej około 30 cm nad rurą nie wpływa bezpośrednio na hydraulikę, ale znacząco zwiększa ryzyko uszkodzenia instalacji podczas przyszłych prac ziemnych. To błąd, który często wychodzi na jaw dopiero po latach, gdy ktoś nieświadomie przecina przewód.
Błędy przy ustalaniu głębokości odwodnienia rynien rzadko są spektakularne, ale niemal zawsze są kosztowne. Najczęściej wynikają z braku zapasu bezpieczeństwa, niedoszacowania mrozu i lekceważenia zasad hydrauliki. Staranność na etapie projektu i wykonania eliminuje większość problemów, zanim w ogóle się pojawią.
Podsumowanie
Odwodnienie rynien – na jakiej głębokości należy je wykonać, aby system działał niezawodnie przez lata, a nie tylko „na papierze”? Kluczowe znaczenie ma połączenie kilku elementów: ochrony przed przemarzaniem, zachowania odpowiedniego spadku, dopasowania do warunków gruntowo-wodnych oraz wyboru właściwego miejsca odprowadzenia wody.
Zbyt płytkie ułożenie rur, brak zapasu bezpieczeństwa czy błędy hydrauliczne bardzo szybko prowadzą do awarii i kosztownych napraw. Świadomie zaprojektowane odwodnienie rynien to nie wydatek, lecz realna ochrona fundamentów, terenu wokół domu i całej konstrukcji budynku.
Najczęściej zadawane pytania (FAQ)
Odwodnienie rynien – na jakiej głębokości powinno być wykonane minimalnie?
Minimalna głębokość odwodnienia rynien zależy od strefy przemarzania gruntu, w której znajduje się budynek. W praktyce rury powinny być ułożone poniżej tej strefy, z dodatkowym zapasem bezpieczeństwa wynoszącym około 20 cm. Oznacza to, że w zależności od regionu Polski minimalna głębokość wynosi zwykle od 1,0 do 1,6 m.
Czy odwodnienie rynien można ułożyć płycej, jeśli rury są ocieplone?
Teoretycznie tak, ale w praktyce nie jest to zalecane. Ocieplenie rur nie zastępuje odpowiedniej głębokości, ponieważ nie chroni instalacji przed wysadzinami mrozowymi i pracą gruntu. Takie rozwiązania traktuje się raczej jako wyjątek w trudnych warunkach, a nie standardowe podejście.
Jaki spadek powinny mieć rury odprowadzające wodę z rynien?
Dla najczęściej stosowanych przewodów DN110 minimalny spadek wynosi 2%, czyli około 2 cm na każdy metr długości rury. Taki spadek zapewnia prawidłowy przepływ grawitacyjny i umożliwia samooczyszczanie instalacji. Zbyt mały spadek prowadzi do zamulania, a zbyt duży może powodować przyspieszone zużycie rur.
Czy długość instalacji ma wpływ na głębokość odwodnienia?
Tak, i to bardzo duży. Im dłuższa trasa przewodów, tym większa różnica wysokości wynikająca ze spadku, a co za tym idzie – większa głębokość na końcowym odcinku instalacji. Przy dłuższych odcinkach należy również przewidzieć studzienki rewizyjne, które ułatwiają kontrolę i czyszczenie rur.
Co lepsze: kanalizacja deszczowa czy studnia chłonna?
Nie ma jednego uniwersalnego rozwiązania. Kanalizacja deszczowa jest wygodna, ale często wymaga większej głębokości ułożenia rur i spełnienia dodatkowych wymagań formalnych. Studnia chłonna lub system rozsączający sprawdzą się tam, gdzie pozwalają na to warunki gruntowo-wodne, jednak wymagają zachowania odpowiednich odległości od budynku i innych obiektów.
Czy brak odwodnienia rynien może uszkodzić fundamenty?
Tak. Woda spływająca bezpośrednio przy ścianach powoduje zawilgocenie gruntu, erozję i podmywanie fundamentów. Z czasem prowadzi to do pęknięć, problemów z izolacją i zawilgocenia wnętrz. Prawidłowo wykonane odwodnienie rynien jest jednym z podstawowych elementów ochrony budynku.
Czy odwodnienie rynien trzeba zgłaszać lub uzgadniać?
W przypadku podłączenia do kanalizacji deszczowej zwykle wymagane są uzgodnienia z zarządcą sieci, a czasem dodatkowe pozwolenia. Przy systemach rozsączających na działce formalności są zazwyczaj mniejsze, o ile odprowadzana jest wyłącznie czysta woda opadowa. Zawsze warto to sprawdzić na etapie projektu.
